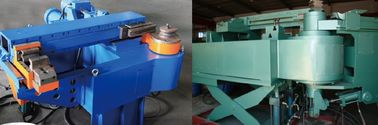

সি টিউব বাঁক ঝিল্লি প্যানেল উত্পাদন লাইন তাপ প্রতিরোধক

সি টিউব বাঁক ঝিল্লি প্যানেল উত্পাদন লাইন তাপ প্রতিরোধক

( Ⅰ ) চারিত্রিক বৈশিষ্ট্য

ডিভাইস ঢালাই ছাঁচ এবং আপ / নীচের মোড খোলা উপায় দ্বারা উপলব্ধ করা হয়। আর এল কোলবোর্ডের ছোট সিস্টেমের জন্য এটি খুবই সুবিধাজনক। নিয়ন্ত্রণ পয়েন্ট, নাড়ি এনকোডার ব্যবহার, গতি bends, আমদানি সমানুপাতিক ভালভ সঙ্গে বুস্টার চাপ। স্পর্শ পর্দা দ্বারা সেট পরামিতি।

( Ⅱ ) উদ্দেশ্য

একটি ডিভাইসটি প্রধানত সুপারহেইটার, রেইটার, অর্থনীতিবিদ সপারপেটেটর প্রক্রিয়াকরণে বৃহৎ-ক্ষমতা পাওয়ার প্ল্যান্ট বয়লারে ব্যবহার করা হয়।

বি পাইপ উপকরণ কার্বন ইস্পাত (20G, SA210A, SA178C, ইত্যাদি), তাপ-প্রতিরোধী মিশ্র ইস্পাত (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, ইত্যাদি), স্টেইনলেস স্টীল (SA213- TP304H, TP321H, TP347H, পাতলা জরিমানা TP347HFG) এবং তাই।

সি পাইপ বিশেষ উল্লেখ: বাইরের ব্যাস: Φ32 ~ Φ76

বেধ: 3.5 ~ 14mm

ডি মেশিন serpentuator উত্পাদন লাইন সঙ্গে সজ্জিত করা হয়

Ⅲ প্রযুক্তিগত প্রয়োজনীয়তা এবং প্রধান প্রযুক্তিগত বৈশিষ্ট্যাবলী:

( Ⅰ ) সিএনসি জলবাহী বুদিং বেন্ডার প্রধান পরামিতি:

একটি পাইপ বাইরের ব্যাস: Φ32 ~ Φ76

বি বেধ: 3.5 ~ 14.0 মিমি

সি ব্যান্ড ব্যাসার্ধ: 32 ~ R250

ডি বাঁদ ব্যাসার্ধ: যখন টি / ডি ≥ 0.1, R / D = 1.2

ই নমন কোণ: পণ্য নমন কোণ: 180 °

এফ মেশিন উপলব্ধ বাঁদ কোণ: 195 °

জি মেশিন বাঁক কোণ নির্ভুলতা: ± 0.1 °

এইচ বেডিং গতি: 1 ~ 4 আরপিএম, রিটার্ন 4 আরপিএম

আমি পাইপ উপাদান: কার্বন ইস্পাত, কম মিশ্র ইস্পাত, তাপ-প্রতিরোধী খাদ ইস্পাত, স্টেইনলেস স্টীল

জয়েন্টি সোজা পাইপ দৈর্ঘ্য: 30m ~ 90m

কে খাওয়ানো: খাওয়ানো সিএনসি, যা বেকিং মেশিনের সিএনসি সিস্টেমের মাধ্যম দ্বারা নির্দেশ দেয়, বেকিং র্যাক থেকে খাবারের যন্ত্রপাতি পর্যন্ত লোড করে। একটি সময় খাওয়ার দৈর্ঘ্য: সর্বাধিক ≥ 20 মি (চাকা খাদ্য ব্যবহার করে)

একটি খাওয়ানো গতি: 40 মি / মিনিট ~ 0.5 মি / মিনিট স্থায়ী

বি ফিড সঠিকতা: ± 1 মিমি / 10 মি, একটি সময় NC ফিড দৈর্ঘ্য> 19 মিটার (খোলা-ফীডের দৈর্ঘ্য)

এল দুটি সন্নিহিত elbows মধ্যে নূন্যতম সোজা বিভাগ: 100mm

এম মোটা মুহূর্ত: 8 টা। পাইপের বৃহত্তম নমনীয় ক্ষমতাটি 19 মিটার লম্বা সারিটি এবং মোট দৈর্ঘ্য 90 মি। এ.টি.সি.কে বিবেচনা করা উচিত।

এন নমন পদ্ধতি: ঠান্ডা boosting

একটি হেডিং বল: 0 ~ 25t, বিভিন্ন নমন কোণ এ নিয়মিত হতে এবং একটি পাইপ বিভিন্ন কোণ সঙ্গে পূরণ প্রাক নির্বাচিত

বো স্ট্রোক বুস্ট: 700mm

গ সহায়তার বাতা ব্লক-স্তরের নিয়ন্ত্রণ হতে পারে। বিডিং মোড সমগ্র অনুষ্ঠানের জন্য দুটি অর্ধে বিভক্ত করা যেতে পারে, বিচ্ছেদের পর নেট ক্লিয়ারেন্স 80 মিটারের কম হওয়া উচিত নয়। ম্যাটিন লেদ বিছানা গঠন 180 ডিগ্রি ফারেনহাইটের বেশি সার্ফিউটেটর প্রসেসকে সন্তুষ্ট করতে পারে অথবা বিভিন্ন কোণে ফ্লাশ করতে পারে। CNC খাওয়ানো ডিভাইস এবং নমন নল কেন্দ্র মধ্যে দূরত্ব: ≤ 2.5 মিটার।

হে কন্ট্রোল সিস্টেম: সিএনসি

পি বিমুখ দিক: একটি এক-বার নমন সমাপ্ত করার জন্য কৃত্রিম বহিরাগত বাহু ব্যতীত বাম বা ডানদিকে ঘুরিয়ে নিন।

প্রশ্ন বাঁক প্রক্রিয়া নিয়ন্ত্রণ:

ক। সমস্ত অঙ্কন তথ্য মাল্টি - আবরণ পাইপ সারি ইনপুট হতে পারে: যেমন নমন কোণ, সোজা দৈর্ঘ্য।

খ। সমস্ত কর্ম জড়িত bending উত্পাদন নিয়ন্ত্রণ করা যাবে, বন্ধ kicking- বন্ধ, খাওয়ানো, clamping, মোড, নমন, boosting এবং তাই .. যা মসৃণভাবে সংযুক্ত হতে পারে

( Ⅱ ) কনুই মূল্যায়ন মানদণ্ড:

একটি বৃত্তাকার 10%

DMAX-DMIN

গোলমাল = 2x ------------------------------ x100%

Dmax + Dmin

কোথায়: Dmax ----- বাঁক বৃহত্তম ব্যাস, মিমি;

Dmin ----- Dmax বিপরীত প্লেন নেভিগেশন ক্ষুদ্রতম ব্যাস; মিমি;

বি নিম্নতম সূত্র দ্বারা গণনাকৃত ন্যূনতম ব্যাসার্ধের ডামন বক্ররেখাটির যে কোনও বিন্দু:

Dmin ≥ 0.895Dw +0.233 টি (সরাসরি টিউব টি- ন্যূনতম প্রাচীর বেধ, সরাসরি পাম্প নামক DW- বাইরে ব্যাস);

সি R = 1.2D বেন্ড প্রাচীর পাতলা পাতলা অনুভূতি দেয়:

পাতলা করার অনুমতি দেওয়ার জন্য পাটী: সাই ≥ এস × (1-10%)

কোথায়: সা-কনুই পাশ্বর্ীয় প্রাচীর বেধ;

S- সরাসরি টিউব আসলে ব্যাসার্ধ

ডি সিস্টেমের একটি ব্যাপক ফল্ট স্ব - নির্ণয়ের ফাংশন আছে, যা ফল্ট কোড এবং পিএলসি এর I / 0 পর্যবেক্ষণ অবস্থা প্রদর্শন করতে পারে।

ই ডিভাইস প্ল্যাটফর্মে সব ধরণের ওয়ার্কপিস আছে চীনা লোগো বা গ্রাফিক লোগো:

F- সরঞ্জামগুলি একে অপরের মধ্যে রূপান্তরিত দুটি অপারেশন পদ্ধতিতে পরিচালিত হওয়া উচিত।

একটি আধা-স্বয়ংক্রিয়: অপারেশন এই মোড স্বয়ংক্রিয়ভাবে ধাপে ধাপে অপারেশন অর্জন করতে পারেন।

বি ম্যানুয়াল: প্রতিটি কর্ম অনুরূপ বোতাম উপর ভিত্তি করে করা আবশ্যক।

জি অপারেশন এবং সরঞ্জাম নিরাপত্তা নিশ্চিত করার জন্য প্রক্রিয়া প্রয়োজনীয় বিবেচ্য এবং যৌথ ফাংশন গ্রহণ করা উচিত।

এইচ বায়ুসংক্রান্ত সার্কিট 4Kg / cm2 চাপ দ্বারা ডিজাইন

আমি আর = 40 ~ 250 স্র্যাপুয়্যুটার টিউব স্বয়ংক্রিয়ভাবে ঝুলানো

জে ডিম্বানু কনুই, নিম্নতর প্রয়োজনীয়তাগুলি থেকে কম হওয়া উচিত নয়:
