Place of Origin: | China |
পরিচিতিমুলক নাম: | TMB |
সাক্ষ্যদান: | CE/ISO |
Model Number: | WC67Y-250x7000 |
Minimum Order Quantity: | 1 |
---|---|
Delivery Time: | 60 Days |
Payment Terms: | T/T |
Supply Ability: | 10 sets/month |
Hydraulic Force: | 500 Tons | Working Lebgth: | 14000 |
---|---|---|---|
Woeking type: | 2 working together | Working Principle: | CNC |
লক্ষণীয় করা: | জলবাহী প্লেট নমন মেশিন,ধাতুর পাত নমন মেশিন |

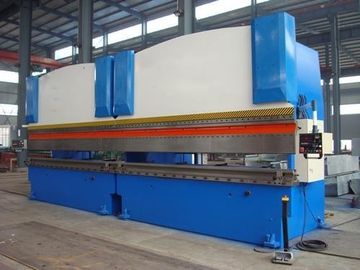

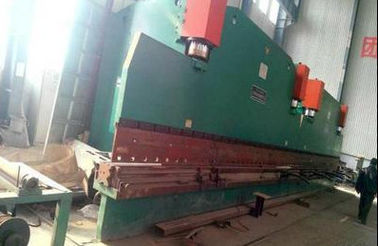

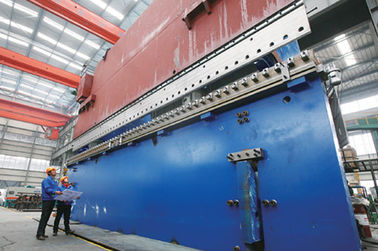

2 সেট সুংসগতি একসাথে কাজ CNC, সঙ্গে হাইড্রোলিক পাইপ নম মেশিন
আমরা আলো মেরু উত্পাদন করতে চান, আমরা মেশিন নমন দ্বারা ইস্পাত প্লেট বক্র নয়. আমরা প্রায়ই খুব দীর্ঘ আলো মেরু জন্য নমন মেশিন 2 সেট ব্যবহার. দুটি মেশিনের জলবাহী এবং বৈদ্যুতিক সুসংগতি নিয়ন্ত্রণ দ্বারা একসঙ্গে কাজ করতে পারে.
এই মডেল সরঞ্জাম প্রধানত ধাতু উপকরণ, উপযুক্ত ছাঁচ নির্বাচন নম জন্য ব্যবহার করা হয়, বিভিন্ন আকার .এই সরঞ্জাম মধ্যে নিচু করা যাবে জলবাহী নিয়ন্ত্রণ হয়, ছাঁচ / ডাউন সিলিন্ডার দ্বারা আপ.
মেকানিক্যাল ব্লক এবং ফিরে গেজ, ব্যবহার করা সহজ একটি পাল্টা স্ট্রোক দিয়ে সজ্জিত করা হয়, intuitive.The মেশিন প্রধান ফাংশন হিসাবে: দ্রুত নিচে, মন্দীভূত চাপ রাখা, দ্রুত ফিরে ইত্যাদি, এটা সুবিধাজনক এবং নির্ভরযোগ্য কাজ করা উচিত.
মেশিনের জলবাহী সুসংগতি খুব ভালো, তাই কাজ সঠিকতা এবং পজিশনিং সঠিকতা repeatability উচ্চ, উচ্চতর ছাঁচ একটি ফাইন টিউনিং প্রক্রিয়া আছে, এবং ছাঁচ প্রতিটি অংশ উচ্চতা অবস্থান নিয়ন্ত্রন করতে পারেন, তা নিশ্চিত করার জন্য কাজ নমন, উচ্চ এবং নিম্ন ছাঁচে মধ্যে একটি অভিন্ন ফাঁক, নমন কোণ সঠিকতা উন্নত.
প্রযুক্তিগত পরামিতি
মডেল | চাপ KN | প্লেট দৈর্ঘ্য মিমি | স্তম্ভ দূরত্ব মিমি | গলা গভীরতা মিনিট | স্লাইড্ ঘাই মিমি | মোটর শক্তি KW |
WC67Y40 / 2200 | 400 | 2200 | 1700 | 200 | 100 | 4 |
WC67Y40 / 2500 | 400 | 2500 | 1900 | 200 | 100 | 4 |
WC67Y50 / 2500 | 500 | 2500 | 1900 | 250 | 100 | 4 |
WC67Y50 / 3200 | 500 | 3200 | 2500 | 250 | 100 | 4 |
WC67Y63 / 2500 | 630 | 2500 | 1900 | 250 | 120 | 5.5 |
WC67Y63 / 3200 | 630 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 3200 | 800 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 4000 | 800 | 4000 | 3000 | 250 | 120 | 5.5 |
WC67Y100 / 2500 | 1000 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y100 / 3200 | 1000 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y100 / 4000 | 1000 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y100 / 5000 | 1000 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y125 / 2500 | 1250 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y125 / 3200 | 1250 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y125 / 4000 | 1250 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y125 / 5000 | 1250 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y160 / 3200 | 1600 | 3200 | 2500 | 320 | 200 | 11 |
WC67Y160 / 4000 | 1600 | 4000 | 3000 | 320 | 200 | 11 |
WC67Y160 / 5000 | 1600 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y160 / 6000 | 1600 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y200 / 3200 | 2000 | 3200 | 2600 | 320 | 200 | 15 |
WC67Y200 / 4000 | 2000 | 4000 | 3100 | 320 | 200 | 15 |
WC67Y200 / 5000 | 2000 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y200 / 6000 | 2000 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y250 / 3200 | 2500 | 3200 | 2600 | 400 | 250 | 18.5 |
WC67Y250 / 4000 | 2500 | 4000 | 3200 | 400 | 250 | 18.5 |
WC67Y250 / 5000 | 2500 | 5000 | 4000 | 400 | 250 | 18.5 |
WC67Y300 / 4000 | 3000 | 4000 | 3300 | 400 | 250 | 22 |
WC67Y300 / 5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300 / 6000 | 3000 | 6000 | 5800 | 400 | 250 | 22 |
WC67Y400 / 5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400 / 6000 | 4000 | 6000 | 4800 | 400 | 250 | 30 |
WC67Y500 / 6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y600 / 7000 | 6000 | 6000 | 5600 | 400 | 300 | 45 |
WC67Y700 / 7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
মূল কাঠামো
এই সরঞ্জাম নিম্নলিখিত বস্তুগুলি অন্তর্ভুক্ত রয়েছে: জলবাহী সিস্টেম, বিছানা, স্লাইডার, ফিরে যান্ত্রিক ব্লক শাখানদী, সাবেক সমর্থন বেলন, বৈদ্যুতিক, ইত্যাদি বিছানা বাম কলামে, ডান কলামের, তেল পাম্প এবং কাজ-টেবিল নিয়ে গঠিত, সিলিন্ডার সংশোধন করা হয়েছে column.A যান্ত্রিক ব্লক সিলিন্ডার fixxed ছিল, ব্লক চলন্ত দূরত্ব thec সংখ্যা পাল্টা দ্বারা প্রদর্শন ছিল. সাবেক বেলন, স্টীল প্লেট সমর্থন করতে পারে খাওয়ানো ডিভাইস পিঠে স্থির বন্ধ করুন, ট্রিপ দূরত্ব পাল্টা দ্বারা প্রদর্শিত হয়. উপরের ছাঁচ ঊর্ধ্ব এবং নিম্ন ছাঁচে মধ্যে একটি অভিন্ন ফাঁক নিশ্চিত, নমন কোণ সঠিকতা উন্নত করতে নিচে আপ সমন্বয় এবং হতে পারে. মূল নিয়ন্ত্রণ ফাংশন: একটানা স্ট্রোক, একক স্ট্রোক, inching দূরত্ব, পাদদেশ সুইচ, স্ব-লক ফাংশন.
জলব কাঠামো
হাইড্রোলিক গিয়ার পাম্প, ভালভ, নল উপাদান এবং তাই on.Hydraulic ভালভ গঠিত সিস্টেম, রচনা ভালভ সিরিজ, পাইপলাইন শাঁসাল আপ সংশোধন গ্রহণ বজায় রাখা এবং সুবিধাজনক ডিবাগ. হাইড্রোলিক পাইপলাইন ইনস্টল করার অ্যাসিড ধোলাই করতে পরিচালিত করবে, তারপর.
বৈদ্যুতিক ব্যবস্থা
ডিভাইস বৈদ্যুতিক বক্স গঠিত সিস্টেম, টেবিল অপারেট, বোতামটি চেপে ধরে.
মূল স্পেসিফিকেশন
সিস্টেম কাজ ভোল্টেজ 400V 50Hz হয়;
পরিবেশ তাপমাত্রা -5 ℃ ~ 45 ℃;
বিভিন্ন সুরক্ষা
সার্কিট ব্রেকার দিয়ে প্রতিটি মোটর বর্তমান সংক্ষিপ্ত সুরক্ষা করতে;
লোড সুরক্ষা করতে তাপ রিলে সঙ্গে প্রতিটি মোটর;
হাইড্রোলিক পাম্প এর tipping এবং আপ এবং সীমা সুইচ নিচে সীমা সুরক্ষা করতে সঙ্গে সব রিসেট;
সরিয়া যাত্তয়া রিলিজের সাথে প্রধান বৈদ্যুতিক শক্তি সার্কিট ব্রেকার, সব সঙ্গে "জরুরী স্টপ" বাটন টেবিল পরিচালনা এবং রাখা বাটন দূরবর্তী প্রধান বৈদ্যুতিক শক্তি কাটা.
ডিভাইস নির্বাহী মান
উ: গিগাবাইট / T14349-1993;
বি GB17210-7;
সি জেবি / T14349-1992;
ডি GB8768-83;
ই GB5226.1-2002 দেশীয় ডিভাইস বৈদ্যুতিক নিয়ন্ত্রণ বর্তমান মান.
প্রধান উপাদান নির্মাতারা
কম্পোনেন্ট নাম | সবিস্তার বিবরণী | ||||
হাবভাব | আদর্শ | ডাবল সারি স্ব সমতলতা জন্মদান | |||
উত্পাদক | লুওয়ং জন্মদান গ্রুপ / Wafang জন্মদান গ্রুপ | ||||
কঠোরতা | HB220-260 HRC45-50 | ||||
উত্পাদক | নানজিং লোহা ও ইস্পাত গ্রুপ Huaxiang ইস্পাত কামারশালা কোং লিমিটেড | ||||
বেজ বোর্ড পাশ বন্ধনী | উপাদান | Q235A | |||
শিল্পকলা প্রযোজনা | ঝালাই গঠন, মানসিক চাপ হ্যান্ডলিং, CNC বিরক্তিকর এবং MILLING মেশিন | ||||
উত্পাদক | Wuxiyijie রোলিং মেশিন উৎপাদনকারী কোং লিমিটেড | ||||
গিয়ার বক্স | আদর্শ | কঠিনীভূত নলাকার গিয়ার হ্রাসকারক | |||
উত্পাদক | জিয়াংসু Guomao, জিয়াংসু Taixing | ||||
মুখ্য মোটর | আদর্শ | ওয়াই সিরিজ | |||
উত্পাদক | Wuxi Hongtai উত্তোলন মেশিন | ||||
ইলেকট্রিক সিস্টেম | প্রধান বৈদ্যুতিক উপাদান | সিমেন্স | |||
স্থানচ্যুতি সেন্সর | Wuxi রিপাবলিক প্রযুক্তি কোং, লিমিটেড | ||||
জলবাহী পদ্ধতি | জলবাহী পাম্প | আদর্শ | গিয়ার পাম্প | ||
উত্পাদক | হেফেই Changyuan | ||||
কপাটক | তাইওয়ান UOSHEN | ||||
প্রধান তেল পাম্প | সিলিন্ডার / পিস্টন যষ্টি | 45 # ইস্পাত, heatment চিকিত্সা HRC 48-50 | |||
উত্পাদক | জিয়াংসু Jiujiu / জিয়াংসু Sangpu | ||||
প্রধান তেল পাম্প করুক | Yx সিরিজ | ||||
উত্পাদক | তাইওয়ান টিং উচ্ছলতা |
সাপ্লাই পরিসীমা এবং প্যাকিং
উ: দেহ অংশ: মূল বিছানা গঠন, প্রধান মোটর ডিভাইস এবং তাই on.6, সাপ্লাই পরিসীমা এবং প্যাকিং
বি জলবাহী সিস্টেম.
সি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা (বৈদ্যুতিক আলমারি, বাটন এবং তাই উপর রাখা).
সাবেক সমর্থন বেলন ইত্যাদি: ডি উপাদান মোট ডিভাইস এর সাথে সম্পর্কিত.
ই কারিগরী ফাইল মেশিন দ্বারা প্রদান:
একটি. অঙ্কন, ইলেকট্রনিক অঙ্কন, রেফারেন্স, সার্টিফিকেট, ধারক লোড তালিকা ইনস্টল করুন.
খ. উপাদান পরিদর্শন, তাপ চিকিত্সা, উপাদান মেশিন পরীক্ষা এবং তাই উপর প্রতিবেদন.
কিছু ক্রেতা এর মেরামত
ইনস্টলেশনের জন্য ডিভাইস, পাইপ ডিম্বপ্রসর, তারের, এবং অন্যান্য কাজ (ভিত্তি এম্বেডেড অন্তর্ভুক্ত
অংশ, দ্বিতীয়ত Grouting) ক্রেতা এর ঘটনাস্থলেই সমাপ্ত হবে.
বি Planking এবং ডিভাইস চারপাশে নিরাপত্তা বেড়া ইনস্টল করুন.
সি পটভূমি উপাদান এবং অন্যান্য প্রয়োজনীয় অংশ.
ডি তৈলাক্তকরণ তেল, তৈলাক্তকরণ চর্বি এবং আগের মতো যাতে অন্যরা.
ই সাপ্লাই 380V / ডিভাইসটি ইলেকট্রিক বক্স মূল শক্তি ইন্টারফেসে 50HZ ক্ষমতা ইনপুট.
এফ বিক্রেতার ঘটনাস্থলেই কিছু প্রশিক্ষণের করতে কর্মী সুসজ্জিত.
পরিদর্শন ও পাটা
মেশিনের পাটা সময়কাল 12 মাস সামগ্রী হাত-উপর সার্টিফিকেট তারিখ থেকে (কোন উপভোগ্য অংশ এবং কাজ সরঞ্জাম ব্যতীত), কৃত্রিম অজ্ঞতা কোন ছাড়াইয়া যাত্তয়া অপারেশন ছাড়া. বিক্রেতা প্রতিষ্ঠাপন এবং সব চার্জ এবং ত্রুটিপূর্ণ machineryand / অথবা ওয়ারেন্টি সময়ের মধ্যে দরিদ্র গঠনপ্রণালী ডিজাইনও থেকে সৃষ্ট বিষয় কঠোর মান নিয়ন্ত্রণের জন্য খরচ ও উপকরণ সম্পর্কিত খরচ বহন জন্য (মেরামত, নতুন অংশের পাঠানোর, ইত্যাদি) দায়ী
কেস যে ক্রেতা কোনো খুঁত এবং / অথবা পণ্যের ব্যর্থতা আবিষ্কার করেন যে, ক্রেতা ফ্যাক্স অথবা ইমেল দ্বারা এই ধরনের ত্রুটি এবং / অথবা ব্যর্থতার theseller অবহিত করিবেন. বিক্রেতা বা মেরামত ক্রেতা এর নোটিশ প্রাপ্তির পর 01 সপ্তাহের মধ্যে ভালো মানের নতুন মানুষদের সাথে ত্রুটিপূর্ণ পণ্য প্রতিস্থাপন করবে. গ্যারান্টি কালে যদি ভাঙ্গন ডিজাইনিং এবং / বা পণ্য বিক্রেতা এখানে দেওয়া উত্পাদন কারণে হতে পাওয়া যায়, বিক্রেতা দায়ী পর বিক্রেতা এর প্রযুক্তিবিদরা পরিদর্শন ভাঙ্গনের জন্য একটি সমাধান প্রস্তাব এবং সংশ্লিষ্ট ছবি নিশ্চিত এবং লেখা থাকবে ইঙ্গিত যা ক্রেতা দ্বারা সরবরাহ করা উচিত. বিক্রেতা তার সেবা ইঞ্জিনিয়ারদের প্রাণবধ ক্রেতা এর প্রতি অনুরোধ হিসাবে বিদেশী উপর সাইট সেবা প্রদান করবে. বিক্রেতা প্রাসঙ্গিক গার্হস্থ্য পরিবহন খরচ আবরণ, সেবা সময়কালে তার সেবা ইঞ্জিনিয়ারদের 'মজুরি বহন এবং রিটার্ণ টিকেট প্রদান করিবে. তবে ক্রেতা বিক্রেতা এর সেবা ইঞ্জিনিয়ারদের সহায়তা ভিসার আবেদন এবং সেবা সময়কালে তাদের স্থানীয় বোর্ড, বাসস্থান এবং পরিবহন চার্জ বহন করতে দায়ী করা, সেইসাথে তাদের তদনুসারে ব্যাখ্যা সেবা প্রদান করবে.
যদি কোন ভাঙ্গন ডিজাইনিং এবং / বা পণ্য বিক্রেতা বিক্রি পণ্য forthe এখানে দেওয়া, বিক্রেতা এর বিদেশী উপর সাইট সেবা জন্য ক্রেতা এর অনুরোধের ভিত্তিতে উত্পাদন ছাড়া অন্য সৃষ্ট, ক্রেতা (সহ কিন্তু সীমাবদ্ধ নয়) ব্যয়ের নিম্নলিখিত বহন করবে ও দায়: বিক্রেতা এর সেবা প্রকৌশলী (গুলি) সহায়তা করার round- প্রদানের সেবা সময়ের (সাধারণত 70USD / দিন) সময় বিক্রেতা এর সেবা ইঞ্জিনিয়ারদের 'মজুরি জন্মদান, সেবা দেশ বা এলাকা থেকে ভিসা আবেদন এবং প্রাসঙ্গিক ভিসা ফি কভার করার দায়িত্ব ট্রিপ টিকেট সেবা সময়ের, সেইসাথে সেবা প্রকৌশলী (গুলি) জন্য ব্যাখ্যা পরিষেবাটি সময় সেবা ইঞ্জিনিয়ারদের 'স্থানীয় বোর্ড, বাসস্থান এবং পরিবহন চার্জ আচ্ছাদন.
